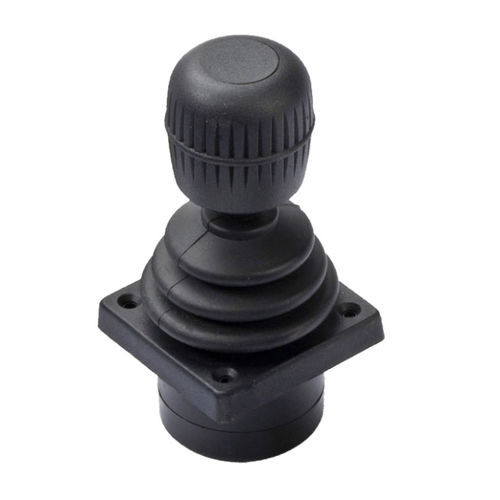

数字操控手柄 3125SAL600

无接触式霍尔

3000 系列是最新一代高精度非接触式操纵杆 规格 显着特点: • 一轴、二轴或三轴 • 模拟或 PWM 输出 • 面板深度以下小于 20 毫米的薄型 • 5 V 或 3.3 V 操作 • 金属机构 一般规格: • 生命周期：10,000,000 次（3 轴操纵杆为 5,000,000 次） • 面板上方密封：IP65（取决于配置） 环境指标: • 工作温度：-25ºC 至 70ºC（-13ºF 至 158ºF） • 存储温度：-40ºC 至 70ºC（-40ºF 至 158ºF） • EMC 辐射：符合 EN 61000-6-3:2001、CISPR 22:2005、B 类30MHz–11GHz • ESD：符合 EN61000-4-2（扩展）±8KV（20 个触点）和 ±15KV（20 次空气放电） • EMC 抗扰度：100V/m，80MHz-2.7GHz，1KHz 80% 正弦波调制， EN 61000-4-3（扩展） • 振动：100Hz – 200Hz @ 0.13g /Hz，总计 3.6gRMS（三个相互垂直的轴各 1 小时） 电气规格: • 增益（输出电压跨度）：±10% x V 至 ±50% x V • 中心输出：V/2 ±（5% x 增益） • 电源：5V ±0.5V 无瞬态（配置 1、3、 4 和 5) 或 3.3V ±0.1V（配置 2） • 中心抽头阻抗：1K1 • 中心检测输出：在操纵杆内通过 2K2 拉高至 +V，并通过 100nF 平滑至 0V • 传感器类型：霍尔效应 • 模拟 PWM CAN J1939 和 CANopen 输出 • 电流消耗：5V <13mA（双轴）<20mA（三轴） 3.3V <24mA（双轴）<40mA（三轴） • 负载：最小 10K，首选 100K+ 材料: • 轴 - 不锈钢 • 靴子 - 氯丁橡胶 • 其他 - 黄铜、尼龙、ABS 机械规格: • 重量：标称 100 克（0.20 磅） • 拉断力：1.3 牛（2.86 磅） • 机械运动角度：X 和 Y 轴 36˚（受限制） Z 轴 50˚（受手柄限制） • 最大负载至机构：400N (881.85lbf)
