开关 Bulldog

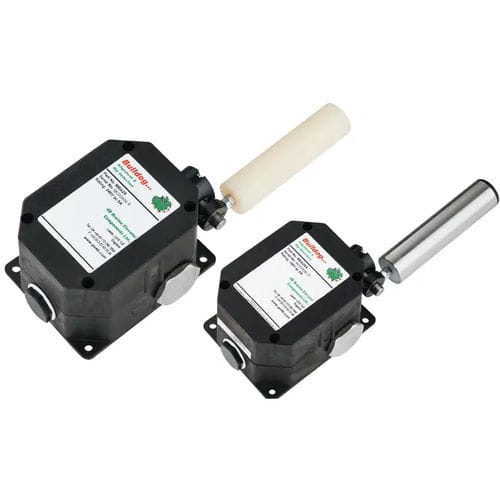

Bulldog 皮带跑偏及撕裂探测传感器是一种机电一体的开关，用于探测输送机皮带跑偏及皮带撕裂的危险状况。传感器的立式摇臂上装有可以旋转的辊子，摇臂可以摆动动。皮带跑偏时会碰到摇臂上的辊子，摇臂发生摆动。当摇臂摆动角度达到 20° 是触发报警输出，当摇臂摆动角度达到 35° 时，触发停机输出。传感器成对安装在皮带两侧。 皮带撕裂探测钢丝线两端装有磁铁快，磁铁块吸附在传感器本体上。挠性的钢丝线横穿在皮带下方约 20~30mm处。防皮带发生撕裂时，皮带上的裂口会卡住钢丝拉线，拉线两端的磁铁快被拉离传感器本体，传感器发出皮带撕裂信号。
